Роботизированный комплекс для лазерной сварки Robotmeta

Доставка или самовывоз из нашего склада
Индивидуально подберем систему оплаты
Гарантия 1 год и помощь в обслуживании после

Описание

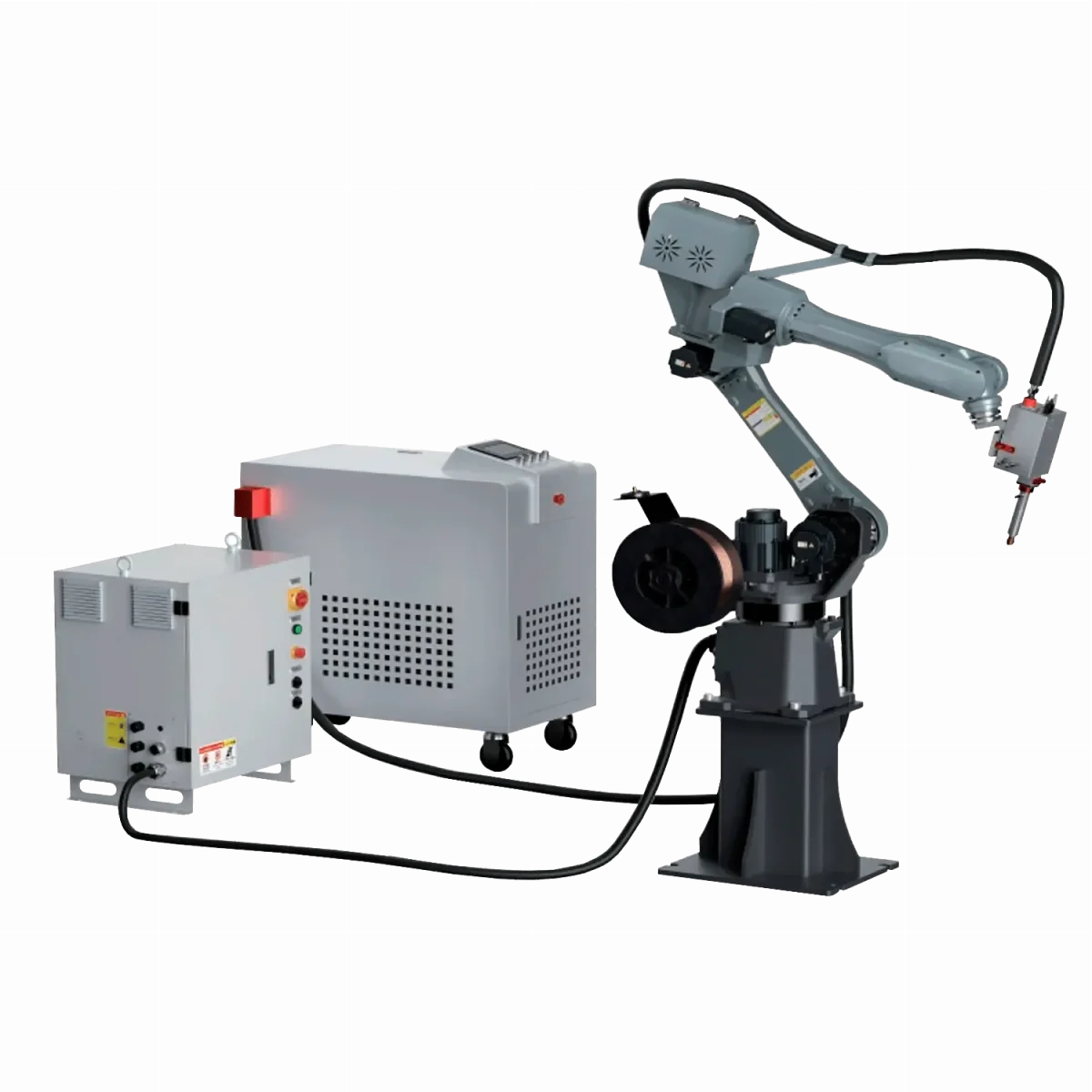

Робототехнический комплекс, предназначенный для лазерной сварки в автоматическом режиме. Состоит из промышленного робота RM 1800/25 HW и комплекта оборудования для лазерной сварки. Дополнительно может укомплектовываться различным периферийным оборудованием (позиционерами, сканерами, ограждениями и др.).

В 2–10 раз эффективнее, чем традиционная TIG/MIG сварка.
Удобный графический интерфейс.
Встроенная ПЗС-камера.
В логику управления роботом по умолчанию заложены алгоритмы колебаний сварочной горелки и поиска шва.
Встроены четыре набора программ и восемь режимов колебаний.
Помимо режима колебаний можно регулировать частоту и амплитуду колебаний.
Функция обратной подачи проволоки. При завершении процесса сварочная проволока втягивается обратно в горелку, что предотвращает прерывание сварочной дуги при следующем запуске.
Высокоуровневая стратегия планирования траектории: 7-сегментное асимметричное ускорение, планирование рывков, более высокая эффективность работы и плавность.
Поддерживаются непрерывные траектории сварки: стыки — прямые линии, стыки — дуги, стыки — стыки, прямые линии — дуги, прямые линии — прямые линии, дуги — дуги.
Функция автоматического подъема горелки при сбоях процесса сварки.
Калибровка инструмента по 18 точкам, калибровка по нулевой точке.
Кабели не перекручиваются и не повреждаются благодаря конструкции робота: шланг-пакет сварочной горелки проходит через полое плечо и запястье робота.

Технические характеристики

Промышленный робот

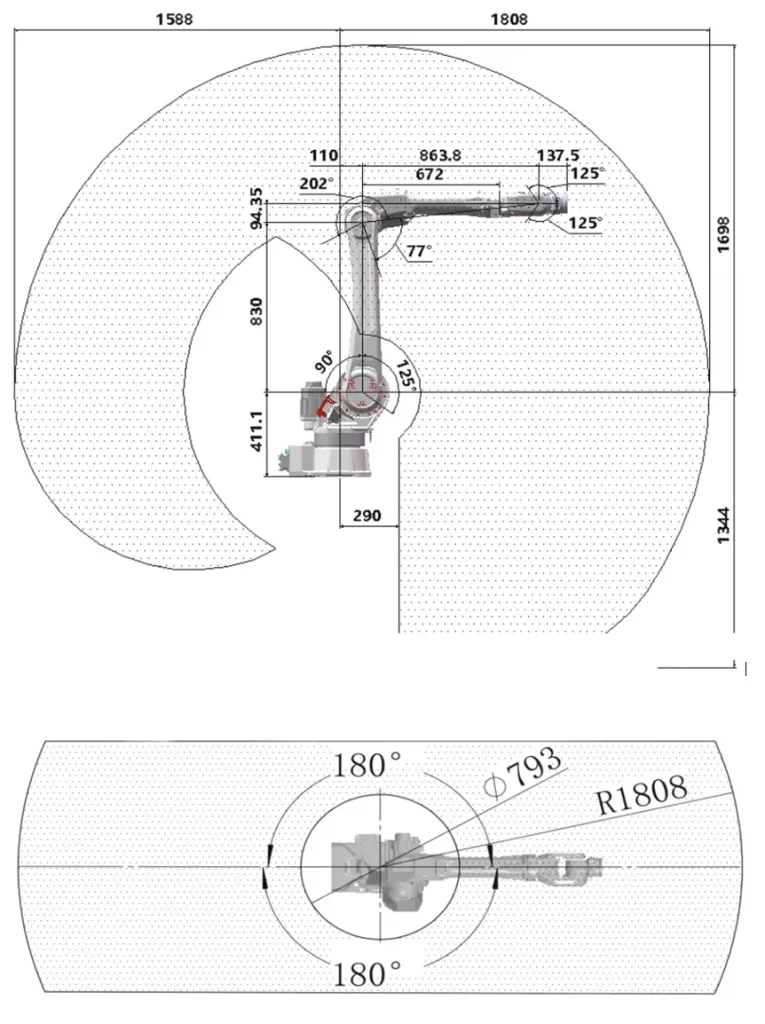

Ось	Диапазон движения по оси	Макс. скорость движения по оси
Макс. досягаемость	1808 мм
Грузоподъемность	25 кг
Степень подвижности	6 осей
Повторяемость	±0,08 мм
Напряжение	3Ф, 380 В ±15 %, 50 Гц
Класс защиты	IP54 / запястье IP67
Масса	198 кг
Способ крепления	Пол, стена, потолок
Потребляемая мощность (средняя)	3 кВт
Температура эксплуатации	0–45 °C
Относительная влажность	20–80 % (без конденсата)
J1	±180°	175°/с
J2	−125°…+90°	162°/с
J3	−77°…+202°	173°/с
J4	±180°	417°/с
J5	±125°	336°/с
J6	±360°	456°/с

Лазерная голова

Максимальная мощность лазера	3 кВт
Форма интерфейса	QBH
Фокусное расстояние	200 мм
Диапазон сканирования	X: 0–5 мм; Y: 0–5 мм
Максимальная частота	400 Гц
Масса	2 кг

Лазерный источник

Мощность		1,5 кВт	2 кВт	3 кВт
Входное напряжение		1Ф, 220 В переменного тока		3Ф, 380 В переменного тока
Потребляемая мощность		7,3 кВт	8,1 кВт	12 кВт
Функции		Сварка
Обрабатываемые материалы		Сталь, нержавеющая сталь, алюминий
Толщина материала	Сталь	1–2 мм	1–3 мм	1–4 мм
	Нержавеющая сталь	1–3 мм	1–4 мм	1–5 мм
	Алюминий	1–2 мм	1–3 мм	1–4 мм
Диапазон скорости		0–120 мм/с
Блок охлаждения		Встроенный		Внешний
Длина волны		1070±10 нм
Податчик проволоки		Стандартный четырехроликовый
Диаметр проволоки		0,8 / 1,0 / 1,2 / 1,6 мм
