Комплект роботизированной плазменной резки Robotmeta

Доставка или самовывоз из нашего склада
Индивидуально подберем систему оплаты
Гарантия 1 год и помощь в обслуживании после

Описание

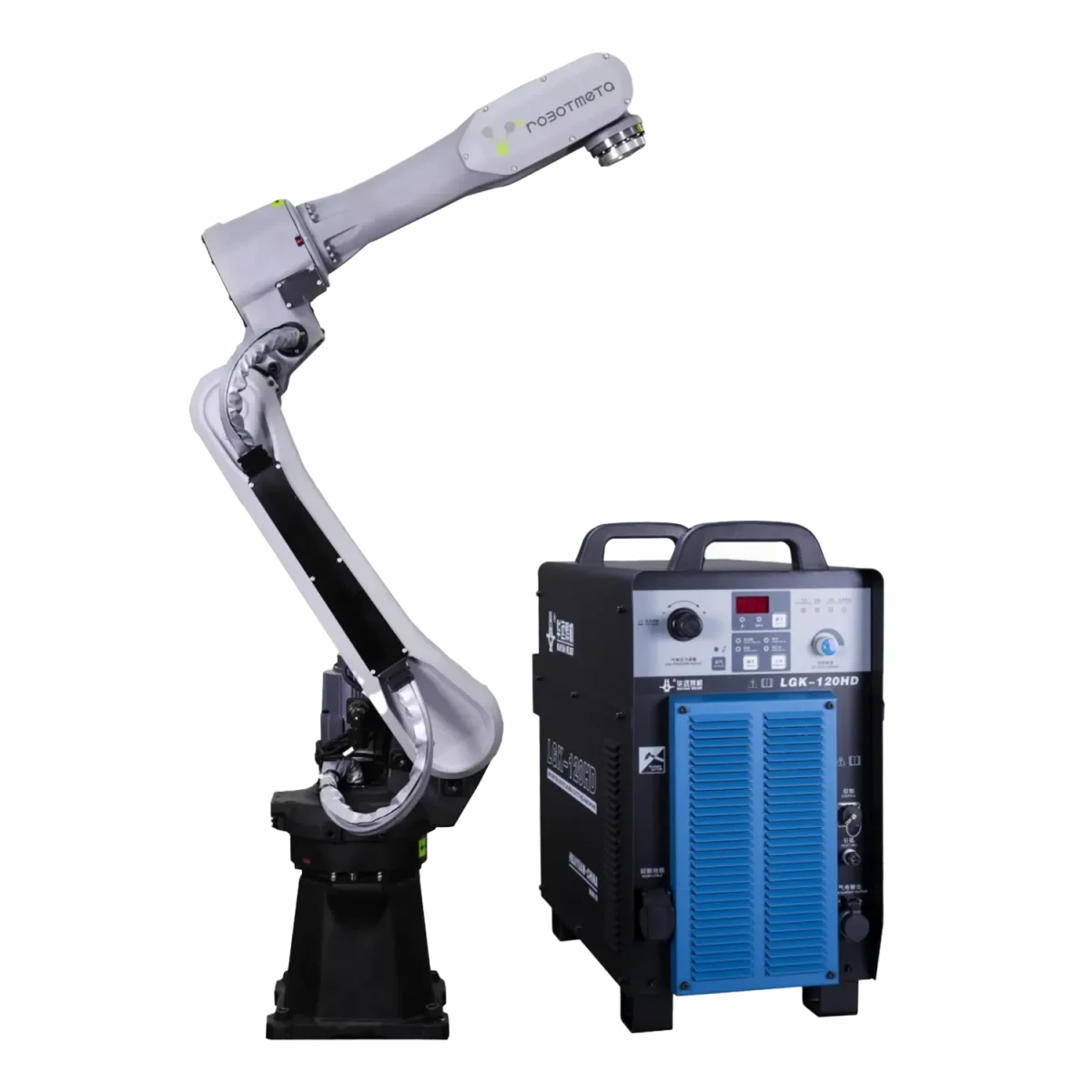

Робототехнический комплекс, предназначенный для плазменной резки в автоматическом режиме. Состоит из промышленного робота RM 1500/10 и плазменного источника. Дополнительно может укомплектовываться различным периферийным оборудованием (позиционерами, сканерами, ограждениями и др.).

Удобная система управления. Программирование робота не требует длительного обучения.
Высокоуровневая стратегия планирования траектории: 7-сегментное асимметричное ускорение, планирование рывков, более высокая эффективность работы и плавность.
Робот полностью защищен от пыли и влаги.
Калибровка инструмента по 18 точкам, калибровка по нулевой точке.
Возможна резка решетчатых пластин благодаря функции постоянного зажигания вспомогательной дуги.
Плазменный источник оснащен функцией отображения, обнаружения, предупреждения и контроля давления газа и расхода охлаждающей жидкости.
Функция контроля срока службы расходных материалов плазмотрона.
Автоматическая защита от перегрева и пониженного напряжения.
Система пылеудаления.

Технические характеристики

Промышленный робот

Ось	Диапазон движения по оси	Макс. скорость движения по оси

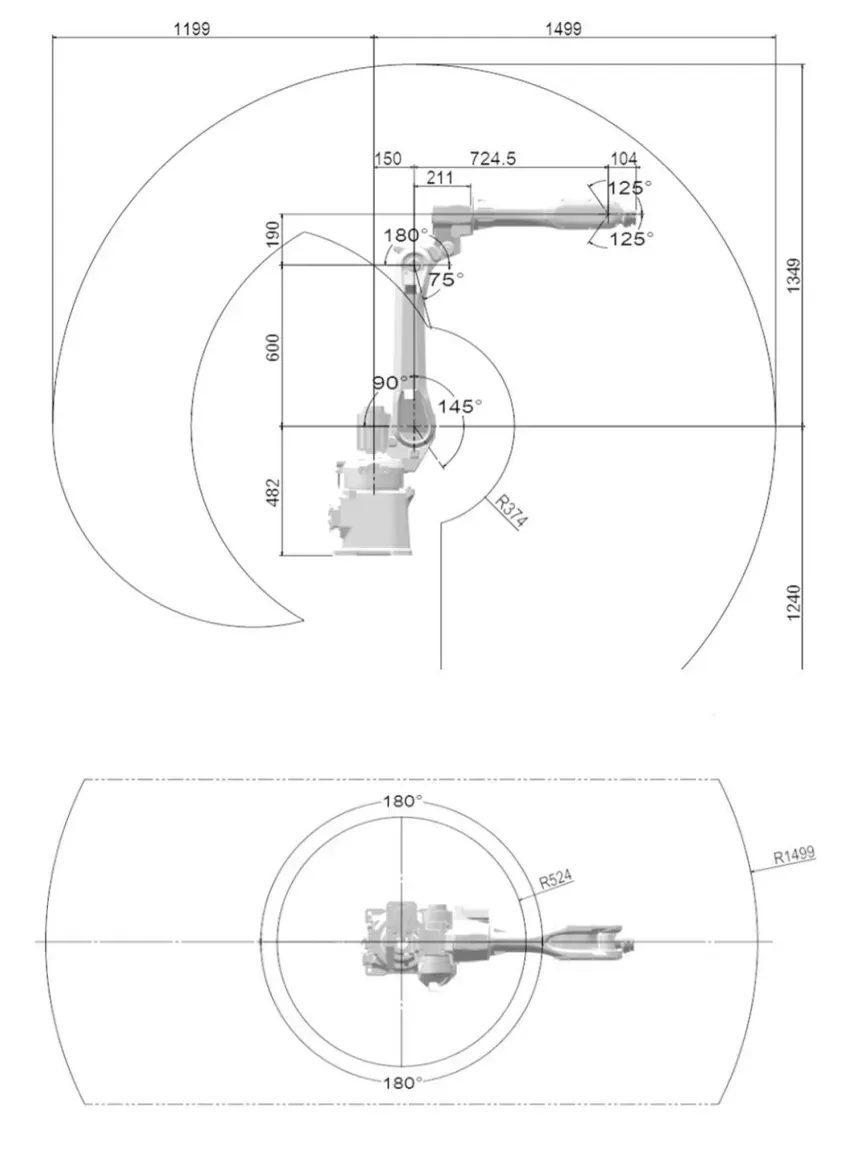

Макс. досягаемость	1500 мм
Грузоподъемность	10 кг
Степень подвижности	6 осей
Повторяемость	±0,08 мм
Напряжение	3Ф, 380 В ±15 %, 50 Гц
Класс защиты	IP54 / запястье IP65
Масса	142 кг
Способ крепления	Пол, стена, потолок
Потребляемая мощность (средняя)	3 кВт
Температура эксплуатации	0–45 °C
Относительная влажность	20–80 % (без конденсата)
J1	±180°	165°/с
J2	−145°…+90°	155°/с
J3	−80°…+180°	216°/с
J4	±170°	317°/с
J5	±110°	309°/с
J6	±360°	309°/с

Источник плазменной резки

Напряжение питающей сети	3Ф, 380 В ±15 %, 50/60 Гц
Потребляемая мощность	21,23 кВ⋅А
Номинальное напряжение резки	128 В
Номинальный ток резки	120 А
Номинальный ток	32,5 А
Напряжение холостого хода	308 В
ПН при 40 °C	100 %
Диапазон регулировки тока	30–120 А
Толщина качественной резки (сталь)	25 мм (500 мм/мин)
Максимальная толщина резки (сталь)	45 мм
Охлаждение плазмотрона	Воздушное
Плазмообразующий газ	Сжатый воздух
Давление воздуха	0,5~0,8 МПа
Выходной сигнал напряжения дуги	1:1 / 1:20 1:50 / 1:100
Режим поджига	Бесконтактный
Рабочий цикл	100/40 °C
Класс изоляции	F
Класс защиты	IP21S
Габариты (Ш×Д×В)	675×320×605 мм
Масса	46 кг
